USB осциллограф DSO-6022BL
|
Почему у нас покупать лучше? Гарантия: 12 мес., послегарантийное обслуживание. Возврат в течение 14 дней с момента получения |

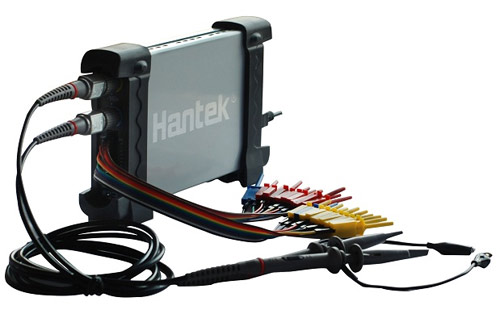

Данная модель развитие модели 6022BE. Параметры осциллографа в точности такие же, как у 6022BE, но добавлен 16 канальный логический анализатор, с полосой до 10Мгц, частотой дискретизации 48МГц и памятью 1М замеров. Этого более чем достаточно для просмотра низкоскоростных шин данных. Ограничения модели: осциллограф и анализатор не работают совместно или осциллограф или анализатор. Нет анализа шин.
Полоса пропускания зависит от выбранного значения вольт/деление.
Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.
Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.
Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.
В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.
Старшие модели: DSO-2090, DSO-6052BE, DSO-6082BE, DSO-5200A
1. Состав упаковки
 Устройство (1 шт) |
 Программное обеспечение |
 Щупы (2 шт) |
 USB шнур (1 шт.) |
2. Возможности
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7,8,10, Android (HSCOPE).
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
3. Характеристики устройства
| Каналов | 2 |
| Полоса пропускания |
при 20мВ,50мВV,100мВ /деление - 5 МГц при 200мВ / деление - 10 МГц при 500мВ, 1В, 2В, 5В - 20 МГц |
| Частота дискретизации (выборок в секунду) | 48 Мгц (48 Мвыб./с) в одноканальном режиме 24 Мвыб/с в двухканальном |
| Размер буффера |
1нс-2мкс - 1К 5мкс-2мс - 128К 5мс-20мс - 512К 50мс-5000с - 1М |
| Максимальная амлитуда сигнала | +- 4.5В |
| Импеданс | 1 Мегаом 25пФ |
| Режим входа | только открытый (DC) |
| Вертикальное разрешение | 8 бит** |
| Диапазоны | 20 мВ-5В, 8 шагов |
| Точность по постоянному току | ±3%*** |
| Временные диапазоны | 1 нс-5000с |
| Управление вертикальным положением | Да |
| Защита входа | Диод |
| X-Y | Да |
| Режимы синхронизации | авто, ждущий, однократный |
| Виды синхронизации | По растущему фронту, по спадающему фронту |
| Управление уровнем запуска | Да |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2) |
| Измерения курсором | Да |
| Питание | USB |
Логический анализатор
| Импеданс | 1М (C=7.5p) |
| Входное напряжение | от 0 до 5.5В |
| Максимальная частота дискретизации | 48 МГц |
| Полоса | 10 Мгц |
| Совместимые уровни | TTL, LVTTL, CMOS |
| Память | 1М |
**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
Программное обеспечение
Альтернативное ПО для логического анализатора: https://sigrok.org
Программное обеспечение может работать в демо-режиме без физического устройства. Вы можете скачать его, установить и ознакомиться с его функциями прямо сейчас. Программное обеспечение доступно в разделе «Скачать».
